Startlochbohren

Drei Modelle und vielfältige Möglichkeiten.

mehr lesen
Start Hero

Erodierbohren – Drilling Power

Die perfekte Ergänzung zu den Drahterodiersystemen von Mitsubishi Electric. start-Erodierbohrsysteme meistern nicht nur kleine Dimensionen bei Startlöchern mit Elektroden von 0,3–3,0 mm, sondern auch Funktionsbohrungen. Die manuelle Version bietet komfortable Bedienung beim manuellen Positionieren, während die CNC-Version auch eine Vielzahl an Bohrungen „auf einen Streich“ erledigt.

Schnellauswahl

Willkommen zu unserer Schnellnavigation. Hier können Sie direkt ein Thema auswählen, das Sie besonders interessiert. Sie werden dann direkt zu diesem Thema weitergeleitet.

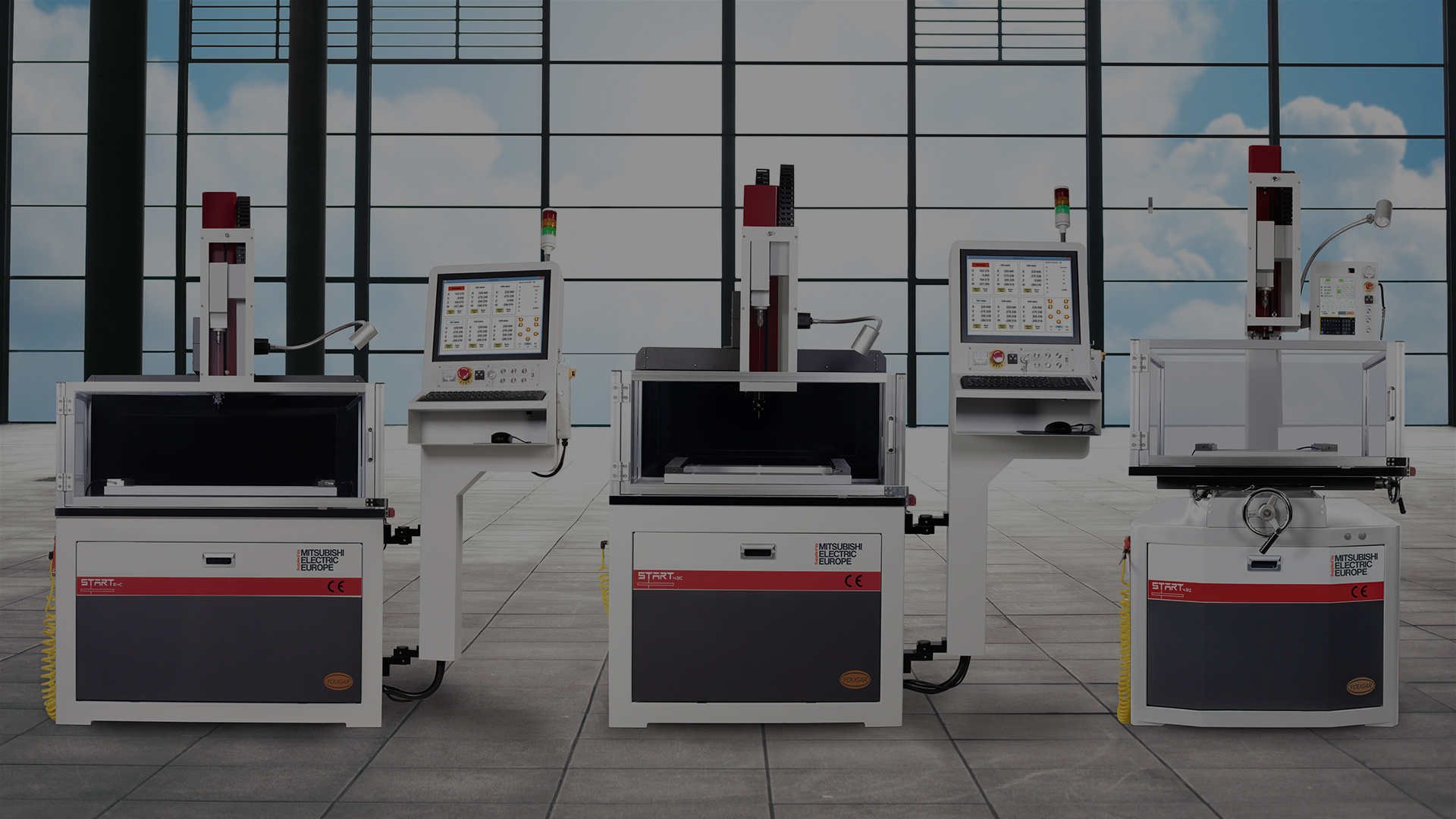

Für alle Fälle gerüstet. Drei Baugrößen, ein Konzept.

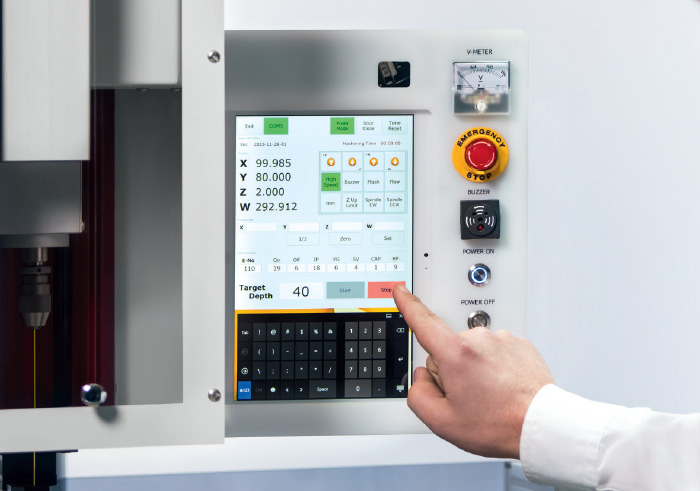

Kleine Bohrungen, große Präzision

Die perfekte Ergänzung zu den Drahterodiersystemen von Mitsubishi Electric. start-Erodierbohrsysteme meistern nicht nur kleine Dimensionen bei Startlöchern mit Elektroden von 0,3–3,0 mm, sondern auch Funktionsbohrungen. Die manuelle Version bietet komfortable Bedienung beim manuellen Positionieren, während die CNC-Version auch eine Vielzahl an Bohrungen „auf einen Streich“ erledigt.

Hier geht’s rund

Ein Erodierbohrsystem muss einfach funktionieren – und darf nicht von wesentlichen Aufgaben ablenken. So ist die start-Serie darauf ausgelegt, den Bediener schnell und einfach zum Ziel zu bringen. „Schnell und einfach“ steht auch im Mittelpunkt, wenn es um Wartung und Organisation geht – alles ist leicht ­zugänglich und direkt in der Maschine untergebracht. Sogar Röhrchenelektroden und Führungen lassen sich innerhalb der Maschine vorhalten. Alles leicht zur Hand.

Merkmale in dieser Kategorie

Kleine Bohrungen, große Präzision
Hier geht’s rund

Monument der Präzision. Kompakt aus solidem Granit mit Power.

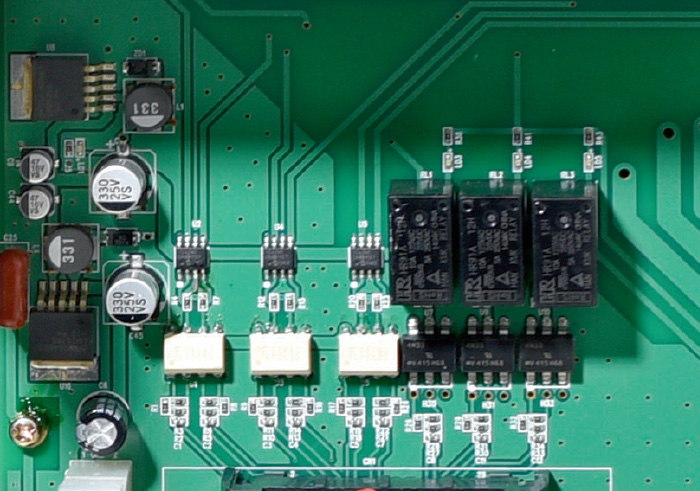

Intelligente Generatortechnologie

Intelligente Generatortechnologie Der Generator ist für den verschleiß­armen Betrieb ausgelegt, ohne auf Leistung zu verzichten. Die Micro Discharge Technology macht’s möglich. Bohrtechnologie für vielfältige Aufgaben ist in der Technologie-Datenbank verfügbar. Die Anpassung von Technologien und deren Speicher­ung für exotische Materialien ist jederzeit möglich – eingebaute Flexibilität.

Vielfältige Bearbeitungsstrategien inklusive

Automatische Lage- und Positionserfassung ist eine Komfortfunktion der CNC-gesteuerten Version. Weitere wichtige Automatik-Funktionen aller Maschinen:

  • Elektrodenverschleiß-Kompensation
  • Rückzugsfunktion der Z-Achse
  • Tiefenkalkulation für Sacklöcher

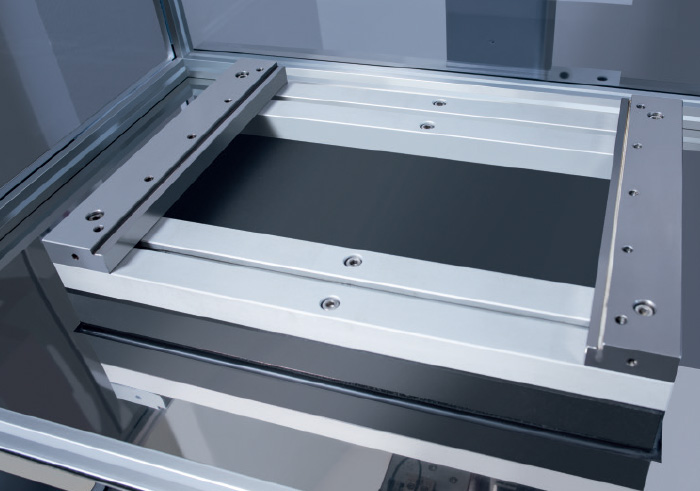

Ergonomischer Festtisch

Gute Erreichbarkeit ermöglicht bequemes und zügiges Einrichten. Der aufgeräumte und auf Granitbasis ­aufbauende Arbeitsbereich ist für leichtes Aufspannen von Werkstücken ausgelegt und optimiert. Der Festtisch macht die Maschine überdies kompakt und erlaubt die Beladung auch mit größeren Lasten.

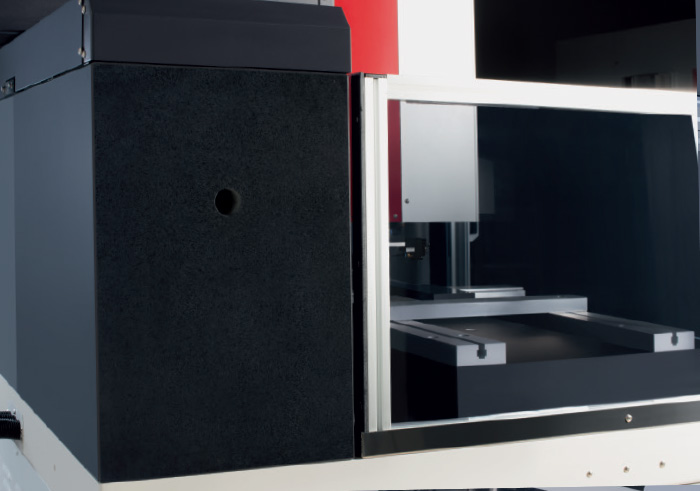

Solide Basis, wertige Führungen und Spindeln – der Präzision zuliebe

Die Maschinenbasis ist solide ausgeführt. Granitkomponenten als steife Komponenten und hochwertige Linearführungen sind Garanten für Lang­lebigkeit und dauerhafte Genauigkeit. Die Granitbasis des Arbeitstisches verhindert zudem das versehentliche Bohren in den Arbeitstisch.

Merkmale in dieser Kategorie

Intelligente Generatortechnologie
Vielfältige Bearbeitungsstrategien inklusive
Ergonomischer Festtisch
Solide Basis, wertige Führungen und Spindeln – der Präzision zuliebe

Weitere Funktionen anzeigen

Manuell oder CNC-gesteuert, der Komfort ist, was zählt – bei beiden.

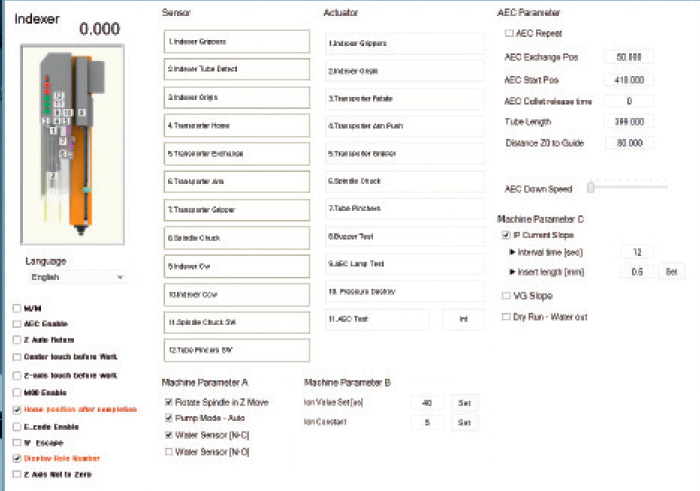

Manuell positionieren ...

… und komfortabel über das Touch-Tableau Technologie zuordnen sowie die Details der Bearbeitung auswählen. Und schon kann es losgehen.

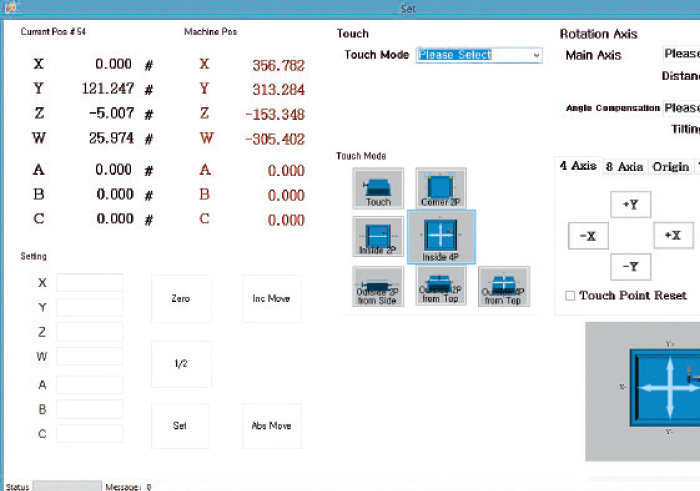

Automatisch positionieren ...

… per CNC-Befehl. Die Eingabe der Bohrpositionen kann manuell am Bildschirm eingegeben werden oder aber komfortabel von externen Quellen übernommen werden. Ob eine Positioniertabelle ein­gelesen wird oder die Bohrpositionen aus einem eingelesenen DXF-File übernommen werden – alles ist möglich. Für das Einlesen sind übrigens Schnittstellen vorhanden: USB oder TCP/IP, auch hier wird ­jeder übliche Standard bedient.

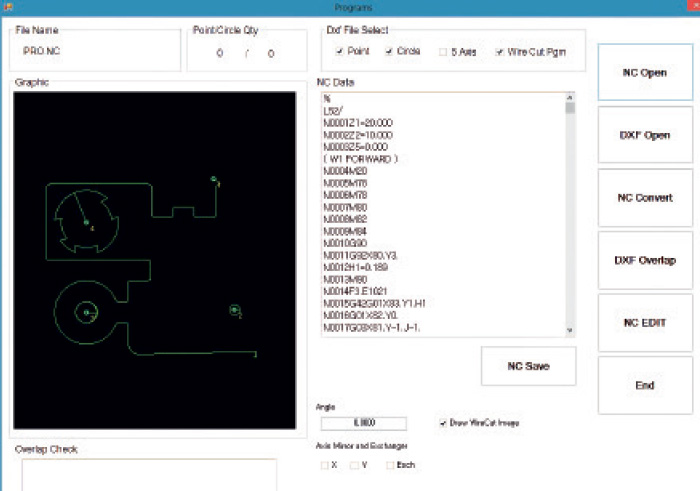

Direktauswahl aus DXF

Eine komfortable Version der Positionsauswahl: Das DXF eines zu bearbeitenden Bauteiles wird eingelesen und aus der Grafik werden die Bohrpunkte direkt übernommen. Einfacher geht’s kaum noch!

Merkmale in dieser Kategorie

Manuell positionieren ...
Automatisch positionieren ...
Direktauswahl aus DXF

Es geht einfach. Simple Lösungen für den Alltag.

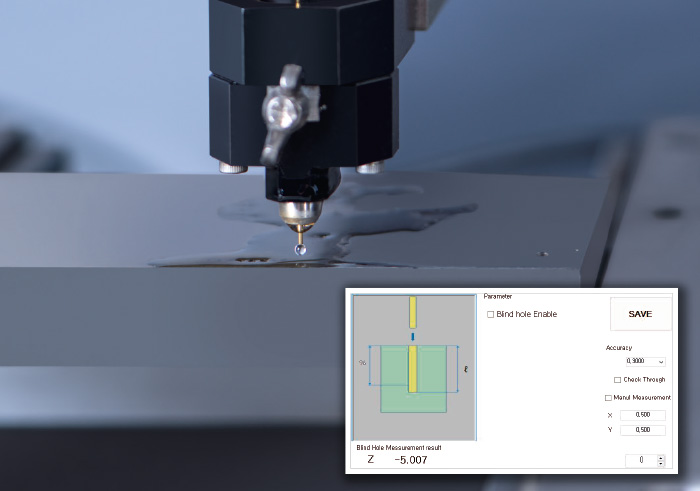

Einfach eingerichtet

Der Arbeitstisch ist ergonomisch ausgerichtet und optimiert zur einfachen Werkstückaufspannung. Die automatische Lageerfassung über einfache Ein­richtzyklen in der CNC-Steuerung übernimmt die Lage sowie Ausrichtung des Werkstückes und berechnet die korrekten Bohrpositionen. So sind die Werkstücke schnell und komfortabel bearbeitet.

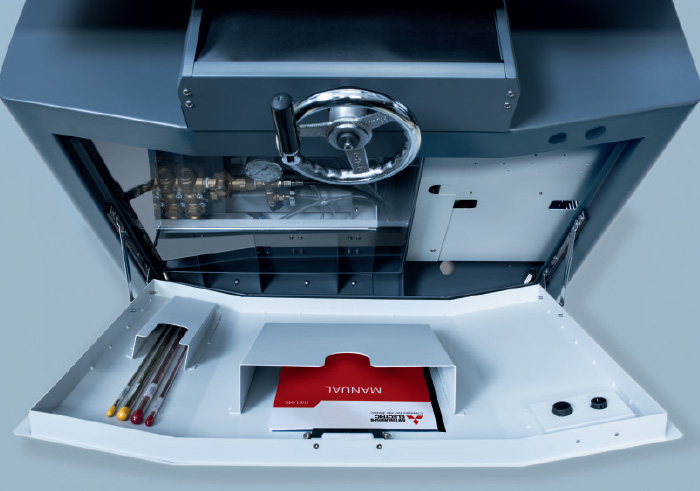

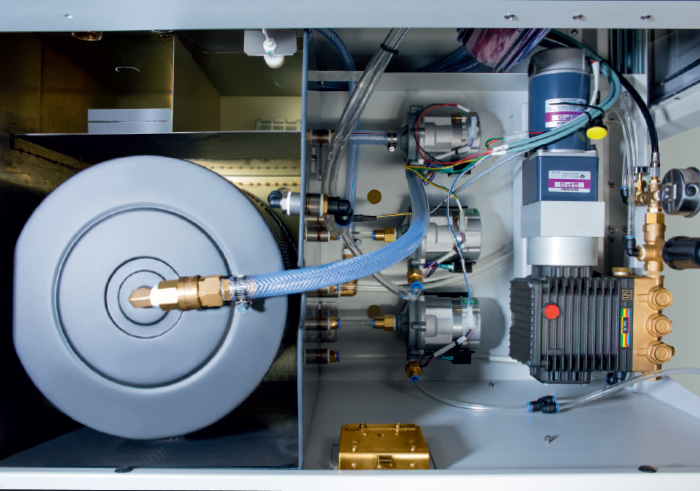

Wartung leicht gemacht

Die gesamte Dielektrikumaufbereitung und -versorgung ist in der Maschinenbasis untergebracht. Das spart Platz und vermeidet Stolperfallen. Alle Komponenten sind mit einem Griff leicht zugänglich, was die Wartung leicht macht. Langlebige Filter und der Einsatz von Standard-Deionisierharz halten zudem die Betriebskosten niedrig. Einfach clever gelöst.

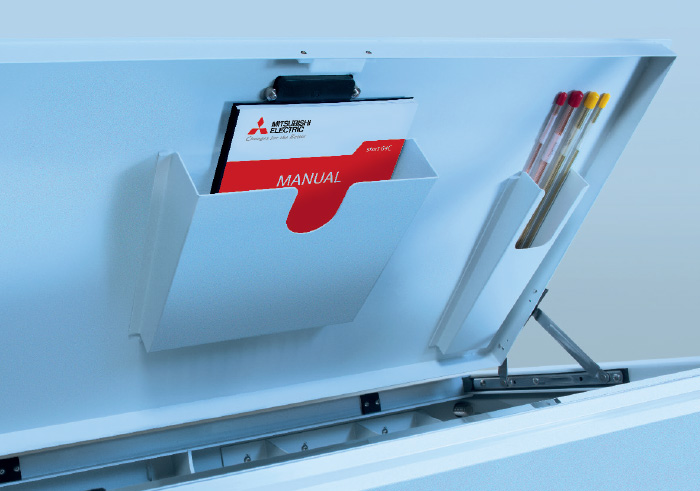

Alles im Griff

Auch clever gelöst: das integrierte Lagerfach für Zubehör wie Röhrchenelektroden, die Bedienungsanleitung sowie sonstige Dokumente. Alles ist an seinem Platz in direktem Zugriff – in die Maschine integriert, mit einem Griff verfügbar.

Merkmale in dieser Kategorie

Einfach eingerichtet
Wartung leicht gemacht
Alles im Griff

Spezifikationen

Machinestart 43Zstart 43Cstart 64C
Table dimensions in mm910 x 650920 x 6801100 x 720
Travel (X / Y) in mm400 / 300450 / 300650 / 400
Travel Z in mm400
Travel W in mm345
Possible electrode diameter in mm0.3– 3.0
Max. electrode length in mm400
Max. workpiece height in mm350
Max. workpiece weight in kg200500500
Machine weight in kg68011401350
Overall dimensions (W x D x H) in mm914 x 1030 x 22001567 x 1345 x 21301740 x 1530 x 2100
Power supply230 V/AC, 30 A
Equipmentstart 43Zstart 43Cstart 64C
Toolbox1 (inclusive of standard toolkit)
Electrode chuck1
Ceramic guides1 each 0.8 mm / 1.5 mm
Electrode tubes20 each 0.8 mm / 1.5 mm
Sealant set for electrodes6 sets
Dielectric filters2
Deionising resin1 litre
USB flash drive-11
*Optional*
“AEC” – Automatic Electrode Changer
-Optional (not retrofittable)Optional (not retrofittable)

Start Broschüren

  • Start Broschüre IT (3 MB)

  • Start Broschüre FR (3 MB)

  • Start Broschüre EN (3 MB)

  • Start Broschüre DE (3 MB)
