EA-V Series

Power for Precision

mehr lesen
Der Materialmeister

Der Materialmeister – für jeden Einsatzfall bestens gerüstet.

With the EA-V series, precision comes ready-installed: with glass scales on the X-, Y- and Z-axes and with temperature compensation, the effect of room temperature variations is measurably minimised. Hartmetall, PCD, Titan willkommen – die EA-V ­bietet Optionen für fast jede Herausforderung.

Schnellauswahl

Willkommen zu unserer Schnellnavigation. Hier können Sie direkt ein Thema auswählen, das Sie besonders interessiert. Sie werden dann direkt zu diesem Thema weitergeleitet.

Steuerung

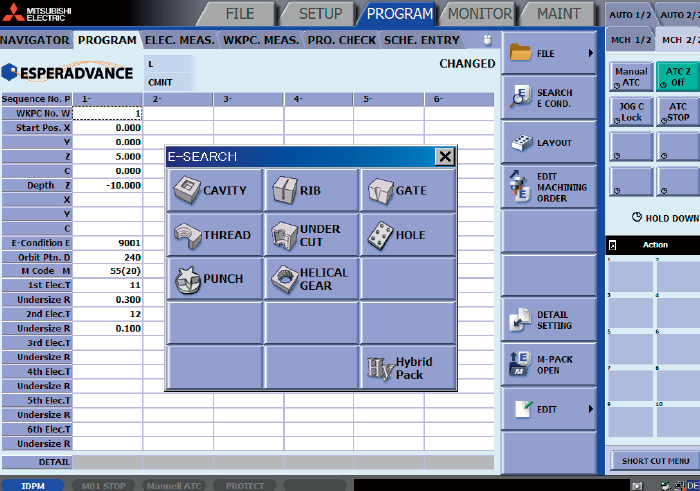

Spaltenprogrammierung

Nach Erstellen des Bearbeitungsprogramms immer alle wichtigen Parameter auf einen Blick. Übersichtlich und ganz leicht zu modifizieren – auch ohne Menüs. Mehrfachbearbeitung oder den mehrfachen Einsatz einzelner Elektroden programmieren – auf ­jeden Fall ganz einfach.

Real-time Information

Ein Profi will alles wissen – der Monitor gibt ihm hierzu alle relevanten Informationen und zusätzlich die Möglichkeit, in den laufenden Prozess einzugreifen. So behält er einfach alles im Griff – und erzielt immer beste Ergebnisse.

Integrierte Auftragsplanung

Mehr Flexibilität durch die anpassbare Auftragsplanung: Mittels einfacher Zuordnung von Prioritäten können Sie schnell auf veränderte Anforderungen reagieren und ein dringendes Teil „dazwischen schieben“. Mehrere Bearbeitungsprogramme können in den Jobplaner geschoben und dort verwaltet werden.

Dialoggeführte Programmierung

Die Erstellung von Bearbeitungsprogrammen erfolgt vollständig über die Dialogführung – bei Mitsubishi Electric heißt das ESPERADVANCE ­Navigator. Klar verständliche Auswahlfenster führen den Bediener von der Einrichtung über die Technologieauswahl bis hin zum Programmstart. Das wird jeder Anwender vom Anfänger bis zum Profi zu schätzen wissen.

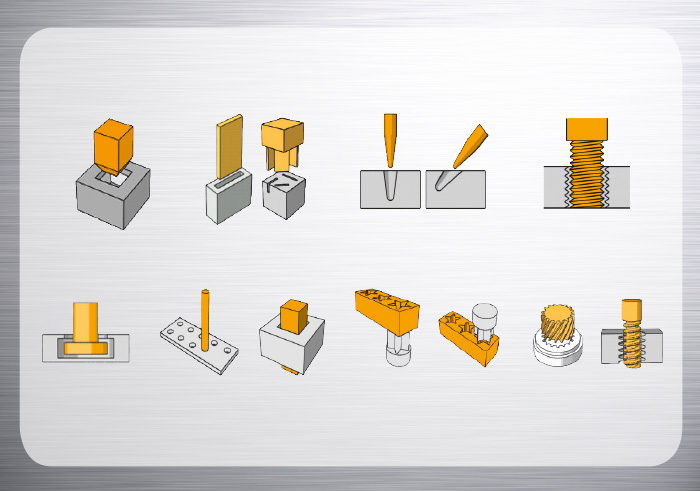

Bearbeitungsstrategie leicht erstellt

Für alle Aufgaben bereit durch umfangreiche Bibliothek in der Steuerung. Nur die Details der jeweiligen Aufgabenstellung werden noch benötigt, die Steuerung generiert hieraus automatisch ein vollständiges Bearbeitungsprogramm. Durch die Auswahl von ­Materialpaarung Elektrode/Werkstück wird die Technologie selbstständig generiert. Schnell zum Ziel – für mehr Produktion und Profit.

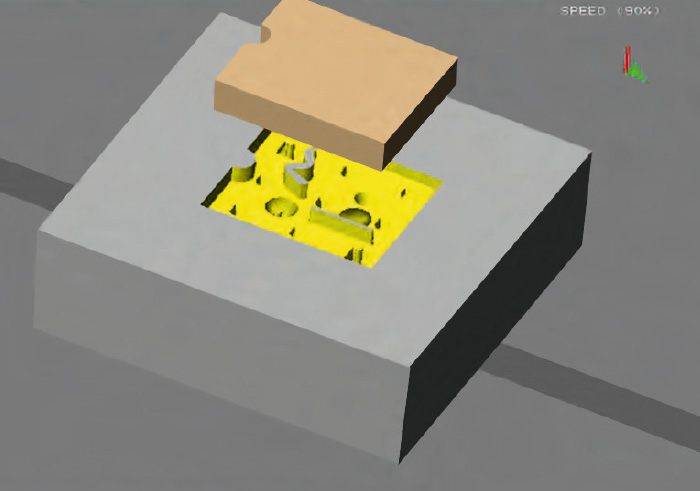

Noch bessere Ergebnisse mit 3D

Importieren Sie 3D-Daten im Parasolid®-Format, erstellen Sie eine optimale Technologie, erzeugen Sie daraus NC-Programme mit den entsprechenden Bearbeitungsparametern und kontrollieren Sie ­erstellte ESPER-Bearbeitungsprogramme optisch. Noch präzisere Ergebnisse durch Einsatz von ­Power Master 3D, welcher durch intelligente Analyse der Bearbeitungsbedingungen vorausdenkt. Die Simulation sorgt für sichere Prozesse.

Merkmale in dieser Kategorie

Spaltenprogrammierung
Real-time Information
Integrierte Auftragsplanung
Dialoggeführte Programmierung
Bearbeitungsstrategie leicht erstellt
Noch bessere Ergebnisse mit 3D

Weitere Funktionen anzeigen

Funktionalität

Elektroden antasten

Durch die automatische und einfache Lageerfassung der Elektroden können Sie präzise, komfor­tabel und schnell arbeiten.

Werkstück antasten

Mit dem gleichen Komfort wie bei den Elektroden können Sie auch die ­Position der Werkstücke ­ermitteln.

... oder extern einmessen

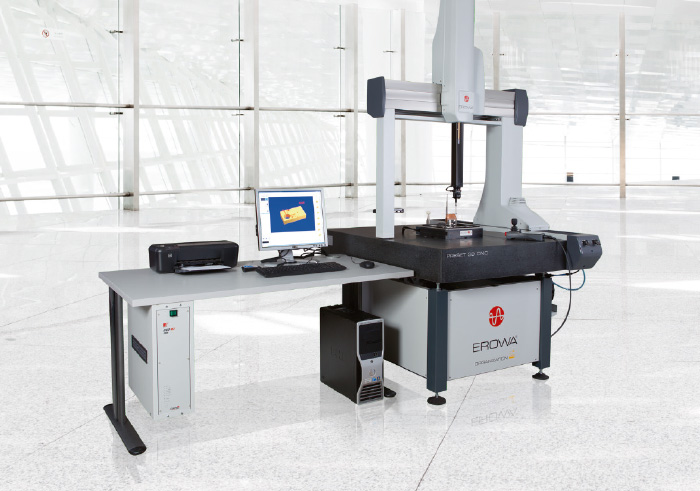

Auch die externe Voreinstellung auf einer Mess­maschine wird von der Mitsubishi Electric EA-V ­natürlich unterstützt – für den automatisierten ­Betrieb und maximierte Wirtschaftlichkeit!

Merkmale in dieser Kategorie

Elektroden antasten
Werkstück antasten
... oder extern einmessen

Prozessautonomie zum Mitnehmen.(Für Details anklicken)

plus
Natural User Interface

Maschine steuern, Prozesse im Auge behalten – wo immer Sie auch sind. Entspannteres Arbeiten durch intelligentere Kommu­nikation. Ideal in Kombination mit Automatisierungs­lösungen und hoher Prozessautonomie.

plus
mcAnywhere Control

Die komfortable und sichere Fernbedienung für Ihr Erodiersystem – powered by TeamViewer.

plus
mcAnywhere Service

Schnelle Hilfe von den Mitsubishi Electric Experten.

plus
mcAnywhere Contact

Jederzeit und an jedem Ort… immer auf dem Laufenden mit direkten Statusmeldungen.

Maschinenbau

Präzise Achsbewegungen – bei allen Lasten

Grundsolider Maschinenbau, genauso wie er sein soll. Durchdacht, aufgeräumt und absolut langlebig. Diese Grundsätze sind seit Jahrzehnten ­bewährt und werden bei jeder Maschi­ne aufs Neue in Metall gegossen. Die Verwendung von hoch­wertigen Achskomponenten inklusive.

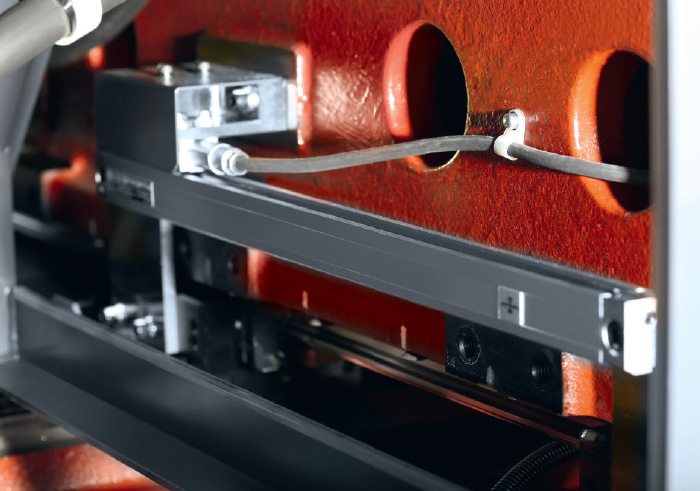

Eingebauter Genau-Richtig-Faktor

With the EA-V series, precision comes ready-installed: with glass scales on the X-, Y- and Z-axes and with temperature compensation, the effect of room temperature variations is measurably minimised.

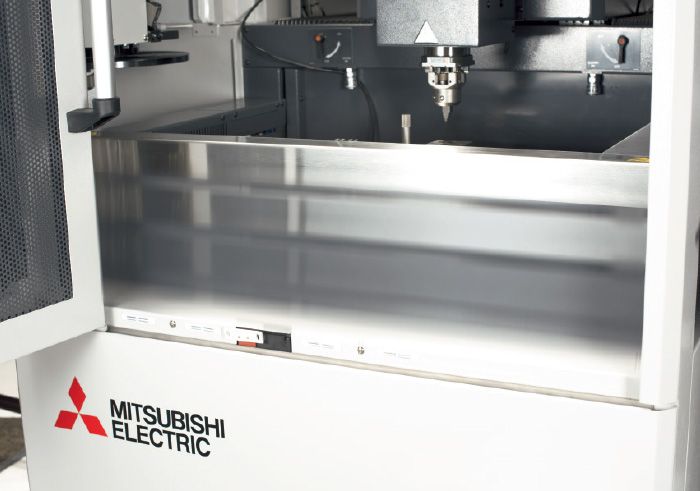

Ergonomischer Arbeitsbereich

Gute Erreichbarkeit durch den Hubtank ermöglicht bequemes und ­zügiges Einrichten. Der präzisions­geschliffene Arbeitstisch in ergo­nomischer Höhe ist mit Standard-­­­ T-Nuten ausgestattet.

Kompakt und wartungsfreundlich

Durch kompakten und durchdachten Maschinenaufbau Platz und Zeit ­sparen. Alles im Griff ohne lange Wege. Ein Komfort, den Sie auf Dauer zu schätzen wissen.

Der Generator. Gebaut für Präzision, mit Leistungsreserven.

Der FPV-Generator ist auf ein breites Anwendungsspektrum ausgelegt. Ob die Bearbeitung von Stahl ­mittels Kupfer- oder Graphitelektroden oder auch die Bearbeitung von Hartmetallbauteilen – die ­Generatortechnologie meistert alle Aufgaben. The 120 A generator is standard on the EA28V series and optional on the EA12V series.

IDPM – das Herzstück des Erfolgs

Der intelligente digitale Power Master IDPM ist das Herzstück für die besonderen Leistungen der ­EA-V. Geringster Verschleiß von Graphit-Elektroden bei hohen Abtragsraten und hohe Leistungsfähigkeit bei der Hartmetallbearbeitung – möglich gemacht durch den IDPM.

40 % mehr Geschwindigkeit

Significant improvement over conventional machines: up to 40 % higher machining speed is achievable with cemented carbide – thanks to the new IPDM. So wird die Erosion von Hartmetall wirtschaftlicher als je zuvor. Ein Vorteil, den Sie mehr und mehr zu schätzen wissen werden.

Ausgelegt für Performance

Nur wer die entscheidenden Elektronik-­Kompo­nenten selber produzieren kann, kann diese exakt auf die Anforderungen auslegen. Mitsubishi ­Electric stellt eigene Halbleiter her und passt diese ideal an die Erfordernisse an. Also logisch ein klarer Vorteil für Sie als Anwender.

Merkmale in dieser Kategorie

Präzise Achsbewegungen – bei allen Lasten
Eingebauter Genau-Richtig-Faktor
Ergonomischer Arbeitsbereich
Kompakt und wartungsfreundlich
Der Generator. Gebaut für Präzision, mit Leistungsreserven.
IDPM – das Herzstück des Erfolgs
40 % mehr Geschwindigkeit
Ausgelegt für Performance

Weitere Funktionen anzeigen

Wirtschaftlichkeit

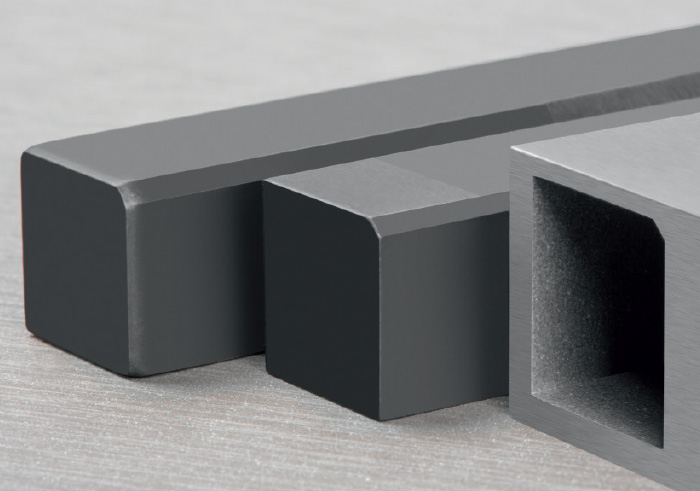

Bis zu 80 % weniger Abnutzung von ­Graphit-Elektroden

Solid, compact and with sufficient performance reserves when it matters – yet 20 % more economical. Die EA28V Advance kommt mit dem weiterentwickelten FP120V-Hoch­leistungsgenerator, Graphit-Technologie und dem neuen Power Master IDPM. Leistungs­fähigkeit ab Werk.

Der Anpassungskünstler unter den ­S­enk­erodiersystemen

Preis-Leistungs-Verhältnis auf Höchstniveau inklusive automatischem Feuerlöschsystem und C-Achse. So sind Sie für alle Fälle stets bestens gerüstet und ver­fügen über ein Höchstmaß an Vielseitigkeit sowie beeindruckende Flexibilität.

Eingebaute Sicherheit

Sicherheit steht immer an erster Stelle und muss daher schon in der Grundausstattung enthalten sein, damit Sie auch unbeaufsichtigt erodieren können. Die automatische Löschanlage kommt inklusive.

Merkmale in dieser Kategorie

Bis zu 80 % weniger Abnutzung von ­Graphit-Elektroden
Der Anpassungskünstler unter den ­S­enk­erodiersystemen
Eingebaute Sicherheit

Verbrauchsgüter

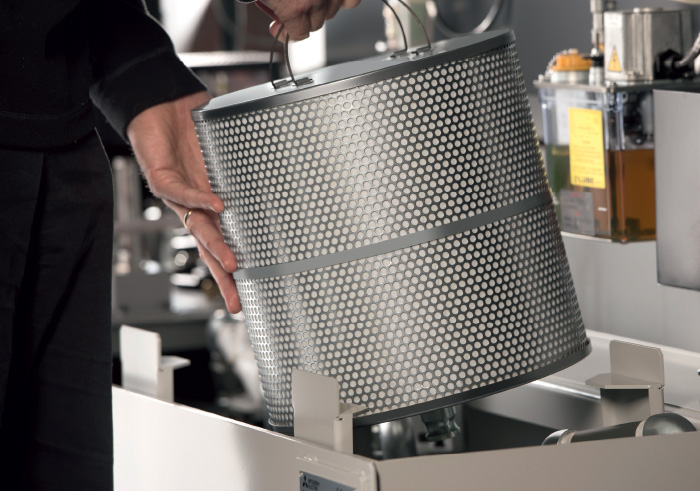

Schneller Filterwechsel ...

… ohne Werkzeug oder Zeitverlust. Zwei Hände und 32 Sekunden – und der Filter ist ausgetauscht.

Automatische Zentralschmierung

Sorgt für einen dauerhaft reibungslosen Ablauf – ganz ohne Stillstand, Schmiernippel oder lästige Fettpressen. Diese Zeit können Sie produktiver nutzen.

Was ist noch besonders wartungsfreundlich oder sparsam an der EA-V?

Die Erodiersysteme von Mitsubishi Electric gehören zu den zuverlässigsten am Markt. Durch den geringeren Wartungsaufwand und weniger Stillstandzeiten sparen Sie ganz nebenbei – Jahr für Jahr.

Merkmale in dieser Kategorie

Schneller Filterwechsel ...
Automatische Zentralschmierung
Was ist noch besonders wartungsfreundlich oder sparsam an der EA-V?

Optionen

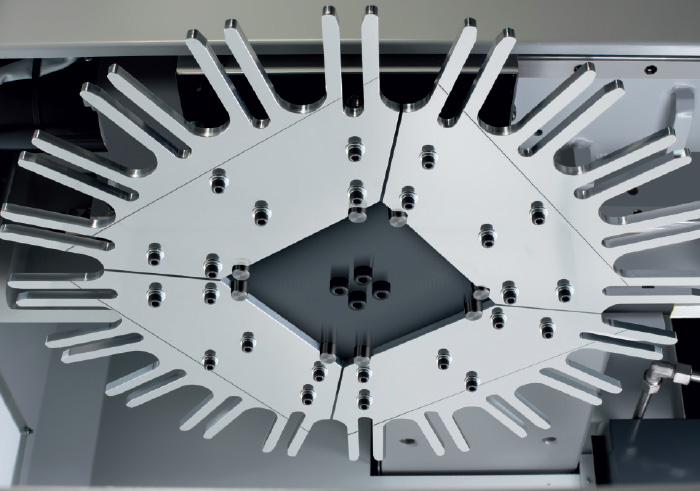

20-fach Elektrodenwechsler

Für alle Fälle bestens gerüstet – ein Höchstmaß an Vielseitigkeit sowie ­beeindruckende Flexibilität.

Programmierbare Mehrfach-Spülung

Schneller und präziser Erodieren durch programmierbare Mehrfach-Spülung, welche Abtragspartikel aus dem Arbeitsspalt entfernt – für bessere Ergebnisse.

PCD/CBN Expansion Unit

Getting the best out of your diamond tools – with this generator extension, the EA-V series masters the materials.

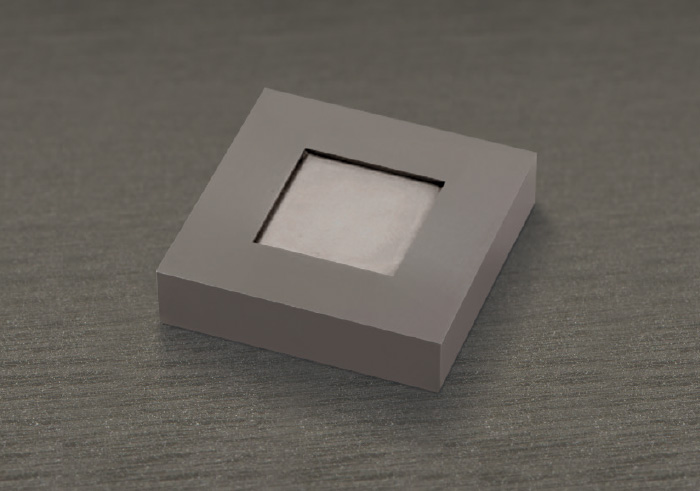

nP Circuit

Für einen glänzenden Auftritt von Anfang an sorgt der Nano Pulse Circuit. Das zahlt sich aus – nicht nur durch geringeren Aufwand, sondern durch höchste Präzision direkt aus der EA-V.

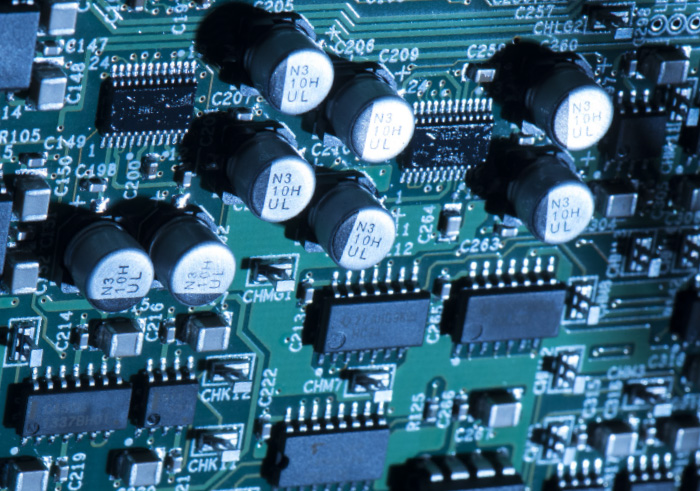

Generator FP120V

Bei der EA12V Advance kann der Standard-Generator durch den stärkeren 120-A-Generator des Typs FP120V ersetzt werden – wenn es auf hohe Leistung ankommt.

Highspeed C-Achse

Rotieren mit bis zu 1500 U/Min, als CNC-Achse simultan im Einsatz oder zur Positionierung der ­Elektrode – hiermit ist alles möglich. Immer CNC-integriert.

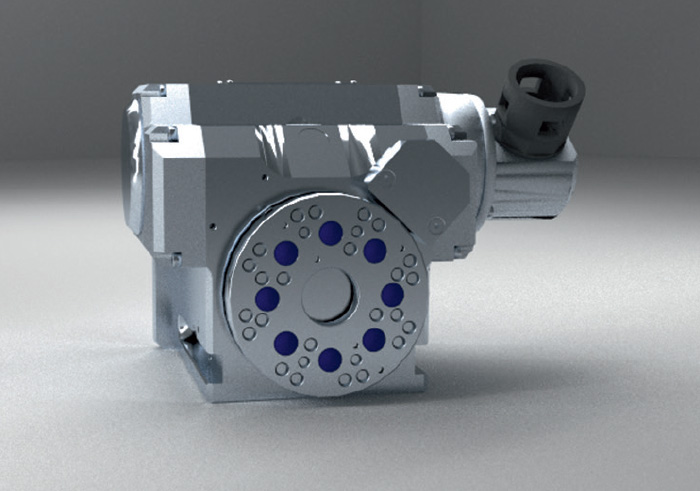

B-Achse ITS-HV-100

Als Ergänzung zu den vier Standard-Achsen kann eine weitere Simultan-Achse als B-Achse eingebunden werden.

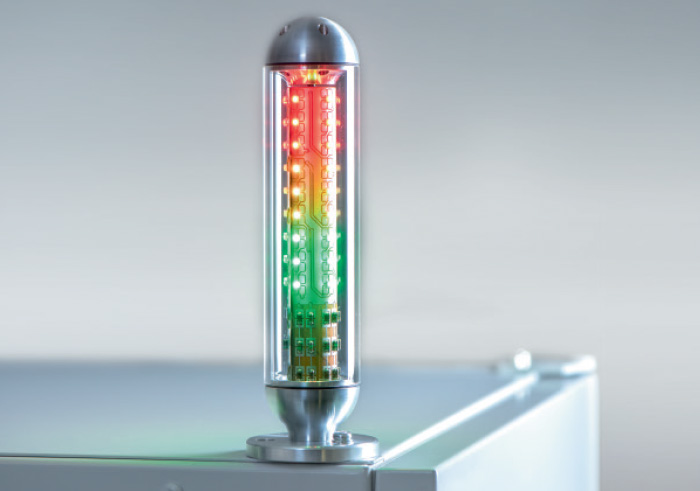

Statusleuchte

Die dreistufige Status-Leuchte in LED-Technik zeigt den Maschinenzustand auch aus der Ferne sichtbar klar an – und sie sieht auch noch gut aus.

Rotierspindel ITS-MS-24

Die Rotierspindel kann in die Maschinensteuerung eingebunden werden – so kann sie auch als Zustell­achse fungieren und im Simultanbetrieb arbeiten.

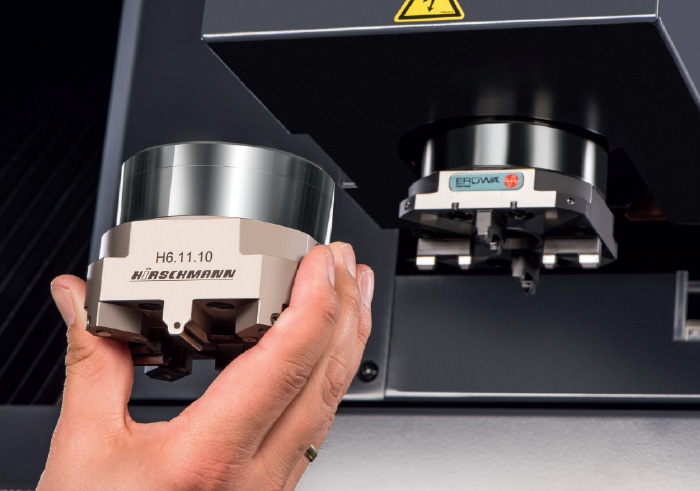

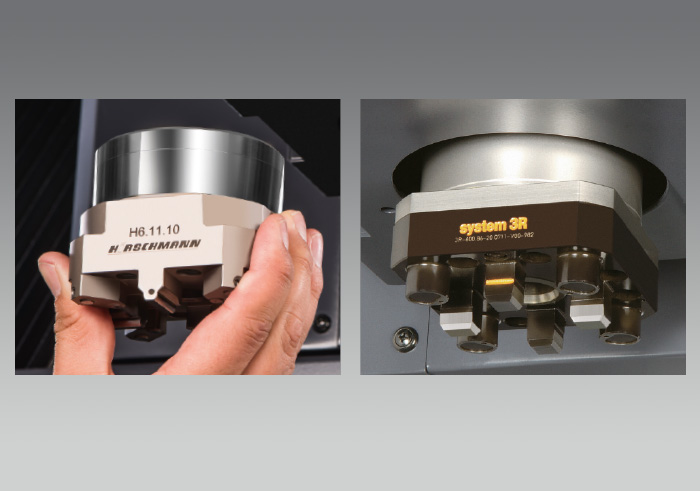

Optionale Spannfutter (Hirschmann/System 3R)

Ob Spannfutter von EROWA, System 3R, ­Hirschmann – alles geht. Die Standard-Schnittstelle der C-Achse ist komplett flexibel.

ERGO-LUX

Die zusätzliche ergonomische Arbeitsraum-­Ausleuchtung – so ist alles hell im Blick.

Merkmale in dieser Kategorie

20-fach Elektrodenwechsler
Programmierbare Mehrfach-Spülung
PCD/CBN Expansion Unit
nP Circuit
Generator FP120V
Highspeed C-Achse
B-Achse ITS-HV-100
Statusleuchte
Rotierspindel ITS-MS-24
Optionale Spannfutter (Hirschmann/System 3R)
ERGO-LUX

Weitere Funktionen anzeigen

Hightech

Optimale Lösungen – maßgeschneidert, konfigurierbar oder standardisiert

Die Handlingsysteme und Roboter von verschiedensten Herstellern können nahtlos integriert werden. Renowned for their dependability and productivity, the EDM machines of the EA-V series from Mitsubishi Electric are automation-ready. Gerne zeigen wir Ihnen Beispiele, die sich in der Praxis bewährt haben und Ihnen helfen, die Kosten zu senken sowie die Produktions­kapazität erhöhen. Von Werk aus kommen alle EA-V-Modelle mit praktischer Auftragsplanung, die eine Live-Anpassung an die Erfordernisse erlaubt.

Handlinggeräte verschiedener Hersteller – ­willkommen und einfach eingebunden.

Bei Mehrmaschinenanwendung sinnvoll mit Jobmanagement-­Software.

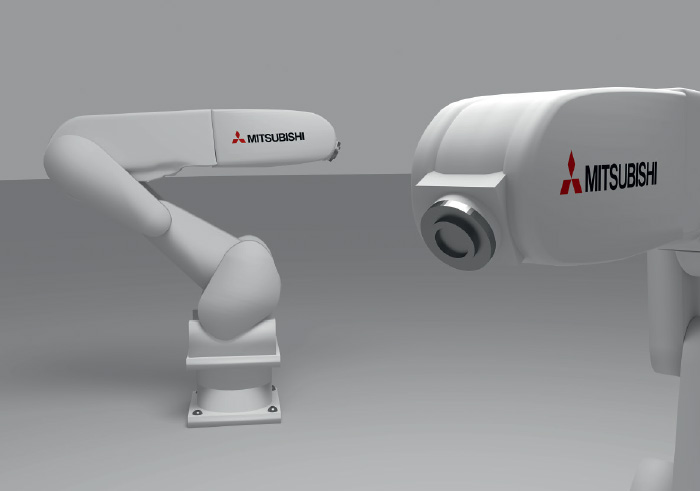

Flexible Lösung: Knickarm-Roboter bis 15 kg in ­Mitsubishi Electric Qualität.

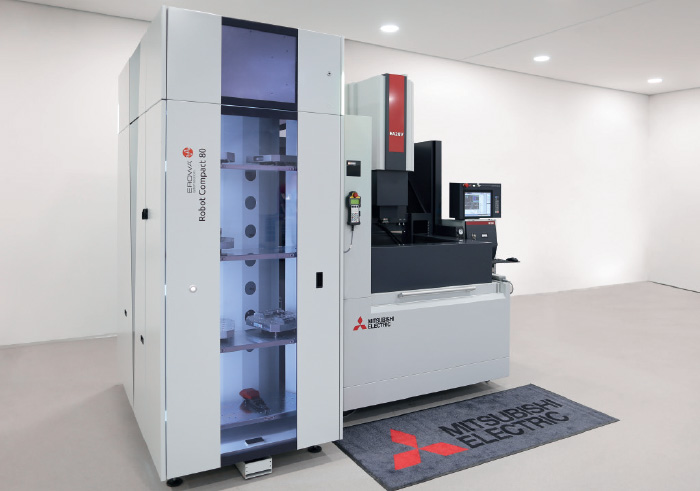

Eins-zu-eins auch direkt von der Maschine gesteuert.

Merkmale in dieser Kategorie

Optimale Lösungen – maßgeschneidert, konfigurierbar oder standardisiert
Handlinggeräte verschiedener Hersteller – ­willkommen und einfach eingebunden.
Flexible Lösung: Knickarm-Roboter bis 15 kg in ­Mitsubishi Electric Qualität.
Eins-zu-eins auch direkt von der Maschine gesteuert.

Weitere Funktionen anzeigen

Spezifikationen

MachineEA28V
Travel (X / Y / Z) in mm 650 / 450 / 350
Max. workpiece dimensions (W x D x H) in mm 1040 x 760 x 350
Max. workpiece weight in kg2000
Max. electrode weight in kg50
Table dimensions (W x D) in mm 850 x 600
Table layoutStainless steel table
Daylight (table – C-axis with EROWA chuck) in mm 317,5–667,5
Max. dielectric filling level400
Overall dimensions with tool changer (W x D x H) in mm 2429 x 2512 x 2615
Machine weight in kg5400
Mains voltage3-phase 400 V/AC, 50/60 Hz
Filter systemEA28V
Tank capacity in l595
Filter particle size in µm / filter elements 3 / 3
Temperature control Dielectric cooling unit
Weight (dry) in kgIncluded in machine weight
GeneratorEA28V
Power supply unit Transistor-controlled pulse generator
Cooling method Totally sealed / indirect air cooling
Max. output current in A 120
Dimensions (W x D x H) in mm 400 x 900 x 1763
Weight in kg 300
ControlEA28V
Input methodKeyboard, USB flash drive, Ethernet
TFT colour monitor/ Control system15" touchscreen / CNC, closed circuit
Min. command step (X / Y / Z / U / V) in µm0.1
Min. axis resolution in µm 0.1
EquipmentEA28V
Dual position-measuring system with linear scales (X / Y / Z) Yes
Three-sided elevating work tankYes
20-fold electrode changerOptional (not retrofittable)
FP120V high-performance generatorYes
Ethernet / DNC / FTPYes
C-axis with EROWA chuck (1–30 rpm) Yes
3R macro chuckOptional
mcAnywhere Control / Contact / ServiceOptional
External signal outputOptional
Tricolour warning lampOptional
ERGO-LUXOptional
Additional rotary axesOptional
nP CircuitOptional (not retrofittable)
PKD / CBN circuitOptional (not retrofittable)
High-speed spindle (1–1500 rpm)Optional (not retrofittable)
Programmable multiple flushingOptional (not retrofittable)
