Kontaminationsfreie Drahterosion
Rein. Präzise. Zuverlässig.
Präzision allein reicht nicht aus: Null Kontamination ist der neue Standard.
Lieferanten in den Bereichen Halbleitertechnologie, optische Präzisionsfertigung und Materialoberflächenanalyse (z. B. ASML, Zeiss, Thermo Fisher) sehen sich mit Null-Toleranz-Standards für Kupfer-/Zinkspuren konfrontiert.
Selbst minimale Spuren können hochwertige Teile unbrauchbar machen – was zu Nacharbeiten, Verzögerungen und Ertragsverlusten führt.
Die Anforderung: Wiederholbare Reinheit und Präzision im Produktionsmaßstab vom ersten Tag an.
Halbleiter
Optik
Oberflächenanalyse
Extreme Anforderungen? zerocon liefert.
zerocon zeichnet sich durch die Herstellung kontaminationsfreier Komponenten für die Halbleiter- und Optikindustrie aus – garantiert, wiederholbar und sofort einsatzbereit.
Zu den Anwendungsbereichen zählen optische Ausrichtungssysteme, Spiegelrahmen, Trägerstrukturen für EUV-Lithografiesysteme, Präzisionssensorgehäuse und Komponenten für Elektronenmikroskope.
Diese Teile müssen hohe Standards hinsichtlich der Verunreinigung durch Kupfer, Gold, Silber und Zink erfüllen, wie beispielsweise die ASML-GSA-Standards oder andere.
zerocon unterstützt die Erfüllung verschiedener Standards. Wo andere mit kostspieliger Nachbearbeitung und Unsicherheiten zu kämpfen haben, liefern wir kontaminationsfreie Ergebnisse – garantiert, wiederholbar und sofort einsatzbereit.
Garantierte Reinheit
Wiederholbare Ergebnisse
Standards erfüllt
Produktionsbereit
Prozessparameter und Ergebnisse

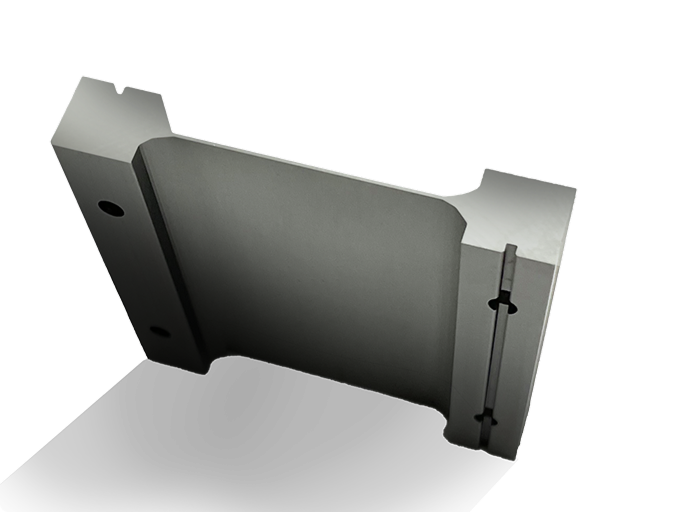

Aktuelle Erfolge ((Stavax, Höhe 70 mm))
- Oberflächenqualität: Ra ≤ 0,35 μm mit Parallelitätstoleranz von ±0,003 mm
- Konturgenauigkeit: ±0,002 mm
Eine in der Branche unübertroffene Lösung
zerocon ist ein Komplettpaket, mit dem Sie selbst die strengsten Standards erfüllen können.
Drahterodiermaschinen
P12 und P24
ZETA-CON
Drahtpaket
zerocon-Datenbank
Installation und Inbetriebnahme
Maßgeschneiderte Produktionsunterstützung mit Schulungen vor Ort
Versicherter Versand & Bring-in-Service
24 Monate Garantie
-
Fernwartung McAnywhere Live
-
Jährliche und halbjährliche Wartungsinspektionen
-
Verschleißteile austauschen
-
zerocon-Zertifizierung einmal jährlich auf Basis eines geschnittenen Teils
Support-Optionen
-
Zusätzliche Schulung und Produktionsunterstützung (1 Woche)
-
Optimierungsunterstützung für Technologie (3 Tage)
-
Wartung und Garantieverlängerung „zerocon 36“ (Verlängerung um 12 Monate)
-
Wartung und Garantieverlängerung „zerocon 48“ (Verlängerung um 24 Monate)
Hardware-Optionen
-
Drahtspulenstation 16/20/25 kg
-
Anschluss an externe Kühlanlage
-
Automatische Nachfüllung von Dielektrikum und Wasser

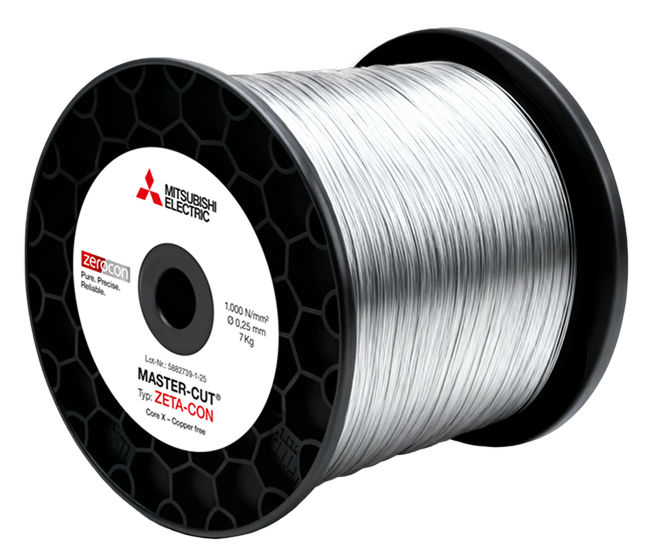

ZETA-CON Die nächste Generation der sauberen Draht-EDM
Die nächste Generation der sauberen Draht-EDM
Warum ZETA-CON?
Für Anwendungen in der Halbleiterfertigung und Medizintechnik, wo höchste Standards gelten.
0 % Kupfer – für absolute Materialreinheit.
Hohe Zuverlässigkeit – perfektes automatisches Einfädeln, genau wie Sie es von Mitsubishi Electric erwarten.
Keine Verunreinigungen – dies trägt dazu bei, kostspielige und zeitaufwändige Nachbearbeitungen wie elektrolytisches Polieren oder Elektroplasmapolieren zu vermeiden.
Bis zu 80 % kostengünstiger als Molybdändraht – ohne Leistungseinbußen.
Maximale Prozessstabilität – für reproduzierbare Ergebnisse auf höchstem Niveau.
Hervorragende Oberflächenqualität – reduziert Nacharbeit und spart Zeit.
Präzision neu definiert
EDM-Maschinen P12 und P24

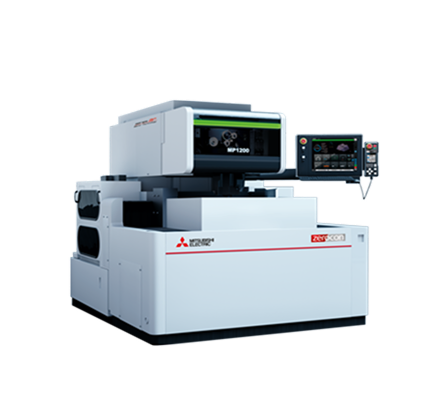

P12
- Verfahrweg (X/Y/Z) in mm: 400 / 300 / 220
- Verfahrweg (U/V) in mm: 120 / 120 (±60)
- Maximale Werkstückgröße (B×T×H) in mm: 810 × 700 × 215
- Maximales Werkstückgewicht in kg: 500
- Maschinenabmessungen (B×T×H) in mm: 2025 × 2760 × 2015
- Maschinenkörpergewicht in kg: 2700

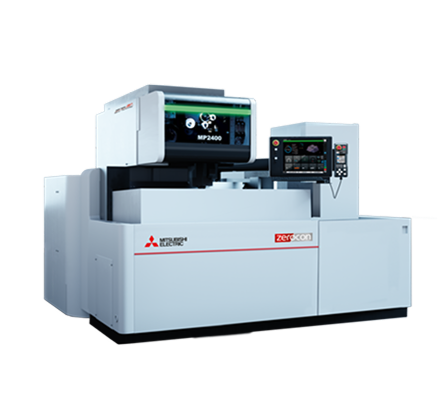

P24
- Verfahrweg (X/Y/Z) in mm: 600 / 400 / 310
- Verfahrweg (U/V) in mm: 150 / 150 (±75)
- Maximale Werkstückgröße (B×T×H) in mm: 1050 x 820 x 305
- Maximales Werkstückgewicht in kg: 1500
- Maschinenabmessungen (B×T×H) in mm: 2684 x 3030 x 2150
- Maschinenkörpergewicht in kg: 3800
Optical drive system
-

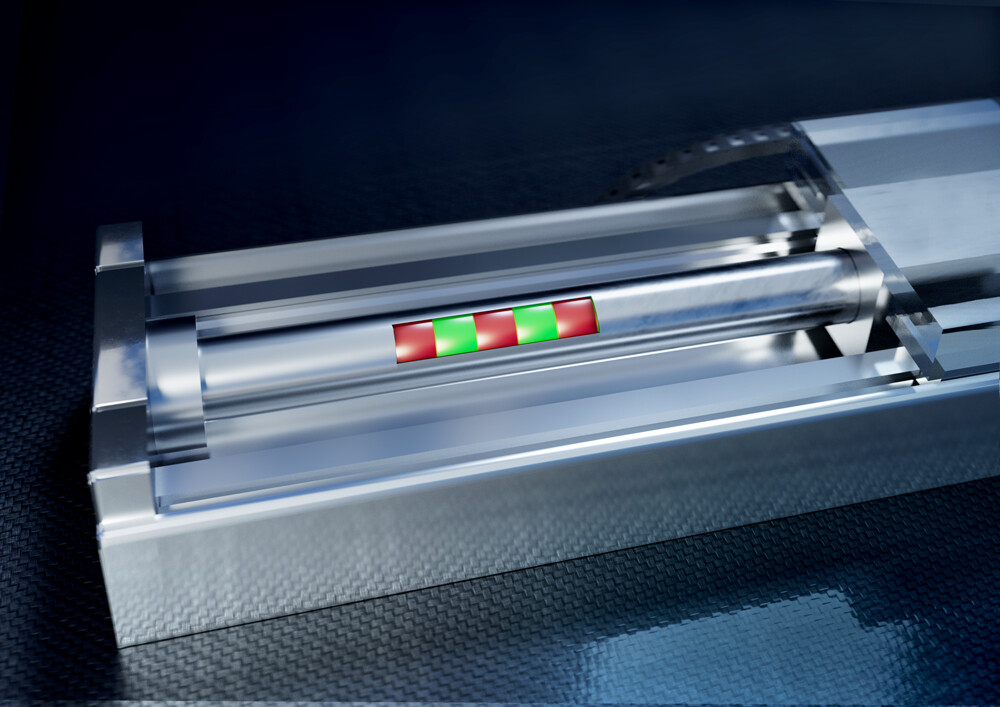

Tubular Shaft Drive: Durch seine extrem reaktionsschnelle Steuerung werden die Vorteile der hohen Kommunikationsgeschwindigkeit voll ausgeschöpft. Keine Wärmeentwicklung, keine Wartung und kein Kontakt.
-
Glasfaser-Steuerungssystem: 400 % schnellere Kommunikation für ultraschnelle und präzise Steuerung
AT Intelligentes automatisches Einfädeln
-
Automatisches Einfädeln – dank hochmoderner Drahtglühvorrichtung für jede Situation gerüstet.
-
Je nach Bearbeitungsbedingungen kann das Gewindeschneiden mit oder ohne Strahl und sogar unter Wasser erfolgreich durchgeführt werden.
Maisart – Die KI-Marke von Mitsubishi Electric
-
Modernste EDM-Technologie der nächsten Generation – zerocon-Technologie auf Basis von Maisart.
zerocon-Technologiedatenbank – Ihr schneller Weg zu kontaminationsfreier Spitzenleistung
Während die Konkurrenz Sie mit der Entwicklung von Prozessen durch Ausprobieren allein lässt, liefern wir Ihnen vom ersten Tag an nachweisbare Erfolge.
Was ist drin:
-
Optimierte Schnittparameter für Titan, Inconel und Stavax
-
Schrittweise entwickelt mit kontaminationsfreiem ZETA-CON-Draht
-
Konsistente, zuverlässige Ergebnisse – wiederholbare Qualität bei jedem Schnitt
-
Bewährte kontaminationsfreie Leistung – erfüllt die ASML GSA-Standards
Ihr Vorteil:
-
Keine Phase des Ausprobierens
-
Keine Material- oder Zeitverschwendung
-
Sofortige Produktionskapazität
Aktuelle Erfolge (Stavax, Höhe 70 mm)
-
Oberflächenqualität: Ra ≤ 0,35 μm
-
Parallelitätstoleranz: ±0,003 mm
-
Konturgenauigkeit: ±0,002 mm
-
Dimensionsstabilität: Überlegen bei allen kritischen Materialien
zerocon FAQ
Was ist zerocon?
zerocon ist eine Komplettlösung für die kontaminationsfreie Drahterosion (Drahterodieren). Das All-in-One-Paket umfasst hochpräzise EDM-Maschinen der PSeries (P12 und P24), den speziell entwickelten ZETA-CON-Draht, eine umfangreiche Technologiedatenbank sowie Support und Schulungen vor Ort. Damit erfüllen Sie die strengsten Anforderungen der Halbleiter-, Optik- und Analysetechnikbranche – wie beispielsweise die ASML-GSA-Standards.
Für welche Anwendungen ist zerocon geeignet?
zerocon wurde speziell für Branchen entwickelt, in denen selbst kleinste Verunreinigungen kritisch sind. Typische Anwendungsbereiche sind:
- Halbleitertechnologie, optische Präzisionsfertigung und Materialoberflächenanalyse (für Unternehmen wie ASML, Zeiss oder Thermo Fisher)
- Optische Ausrichtungssysteme
- Spiegelrahmen und Trägerstrukturen für EUV-Lithografiesysteme
- Präzisionssensorgehäuse
- Komponenten für Elektronenmikroskope
Überall dort, wo Verunreinigungen durch Kupfer, Gold, Silber oder Zink ausgeschlossen werden müssen, liefert zerocon zuverlässige Ergebnisse.
Was unterscheidet zerocon von herkömmlichen Drahterodiermaschinen?
Herkömmliche EDM-Maschinen hinterlassen Spuren von Kupfer oder anderen Materialien, die für hochsensible Anwendungen inakzeptabel sind. Mit zerocon erhalten Sie:
- Garantiert kontaminationsfreie Ergebnisse ohne teure und zeitaufwendige Nachbearbeitung
- Wiederholbare Qualität durch eine bewährte Technologiedatenbank
- Sofortige Produktionsbereitschaft ohne langwierige Trial-and-Error-Phasen
- Zertifizierte Prozesse, die die ASML-GSA-Standards erfüllen und übertreffen
Welche Maschinen sind im zerocon-Paket enthalten?
Das zerocon-Paket basiert auf den bewährten Plattformen MP1200 und MP2400 und ist in zwei Varianten erhältlich:
P12:
- Ideal für kleine bis mittelgroße Präzisionsteile mit höchsten Genauigkeitsanforderungen
- Verfahrweg (X/Y/Z): 400 / 300 / 220 mm
- Verfahrweg (U/V): 120 / 120 mm (+/-60)
- Werkstückabmessungen (B x T x H): 810 x 700 x 215 mm
- Werkstückgewicht: 500 kg
- Maschinenabmessungen (B x T x H): 2025 x 2760 x 2015 mm
- Maschinengewicht: 2.700 kg
P24:
- Perfekt für größere Bauteile mit höchsten Genauigkeitsanforderungen
- Verfahrweg (X/Y/Z): 600 / 400 / 310 mm
- Verfahrweg (U/V): 150 / 150 mm (+/-75)
- Werkstückabmessungen (B x T x H): 1050 x 820 x 305 mm
- Werkstückgewicht: 1.500 kg
- Maschinenabmessungen (B x T x H): 2684 x 3030 x 2150 mm
- Maschinengewicht: 3.800 kg
Beide Maschinen verfügen über modernste Technologien wie das optische Antriebssystem (Tubular Shaft Drive) und das Glasfaser-Steuerungssystem für eine um 400 % schnellere Kommunikation.
Was ist die Zerocon-Technologiedatenbank?
Während die Konkurrenz Sie mit Versuch und Irrtum allein lässt, liefert Ihnen die zerocon-Datenbank vom ersten Tag an bewährte Erfolgsrezepte. Sie enthält:
- Optimierte Schnittparameter für Titan, Inconel und Stavax
- Mit dem kontaminationsfreien ZETA-CON-Draht entwickelte Verfahren
- Nachweislich kontaminationsfreie Leistung gemäß ASML-GSA-Standards
Ihr Vorteil: Keine Materialverschwendung, kein Zeitverlust, sofortige Produktionsfähigkeit.
What surface quality and accuracy does zerocon achieve?
Aktuelle Ergebnisse mit Stavax (Höhe 70 mm):
- Oberflächenqualität: Ra ≤ 0,35 µm
- Parallelitätstoleranz: ± 0,003 mm
- Konturgenauigkeit: ± 0,002 mm
- Dimensionsstabilität: Hervorragend bei allen kritischen Materialien
Was ist im All-in-One-Paket von zerocon enthalten?
Hardware & Material:
- Drahterodiermaschinen P12 oder P24
- ZETA-CON-Drahtpaket
- Versicherter Versand und Bring-in-Service
Service & Support:
- zerocon-Datenbank mit optimierten Prozessparametern
- Installation und Inbetriebnahme
- zerocon-Zertifizierung
- 24 Monate Garantie: Fernwartung (McAnywhere Live) Jährliche und halbjährliche Wartungsinspektionen Austausch von Verschleißteilen
- Maßgeschneiderte Produktionsunterstützung mit Schulungen vor Ort
Optional:
- Zusätzliche Schulung und Produktionsunterstützung (1 Woche)
- Optimierungsunterstützung für Technologie (3 Tage)
- Garantieverlängerung: zerocon 36 (12 Monate) oder zerocon 48 (24 Monate)
- Hardware-Optionen: Drahtspulenstation (16/20/25 kg), Anschluss an externes Kühlsystem, automatische Nachfüllung von dielektrischem Wasser
Wie unterstützt mich Mitsubishi Electric nach dem Kauf?
Wir sind nicht nur ein Lieferant – wir sind Ihr strategischer Partner. Unser umfassendes Servicekonzept umfasst:
- Vor-Ort-Support durch erfahrene Ingenieure, die Ihre spezifischen Herausforderungen verstehen
- Schnelle Ersatzteilverfügbarkeit und kurze Reaktionszeiten zur Minimierung von Ausfallzeiten
- Proaktive Wartung und umfassender Kundendienst
- Globale Präsenz mit langfristigem Engagement
Kann ich zerocon vor dem Kauf testen?
Ja! Fordern Sie eine exklusive Produktvorführung an. Unsere Experten erstellen eine maßgeschneiderte Lösung, die perfekt auf Ihre Anforderungen an eine kontaminationsfreie Fertigung zugeschnitten ist.
Kontakt:
Telefon: +49 (0) 2102 486-6120
E-Mail: edm.sales@meg.mee.com
Web: mitsubishielectric-edm.eu
Erfüllt zerocon die ASML-GSA-Standards?
Ja, zerocon erfüllt und übertrifft die ASML-GSA-Standards. Unsere Lösung wurde speziell für strengste Kontaminationsanforderungen entwickelt und liefert vom ersten Tag an zertifizierte, wiederholbare Ergebnisse.
Mitsubishi Electric:
Ihr zuverlässiger Partner
Mehr als nur Maschinen und Kabel – maßgeschneiderte, einsatzbereite Lösungen mit Vor-Ort-Support, technologischem Fachwissen und praktischen Schulungen. Starke Serviceorganisation, schnelle Verfügbarkeit von Ersatzteilen, schnelle Reaktion. Globale Präsenz und Stabilität in unsicheren Märkten. Ein strategischer Partner, nicht nur ein Lieferant.
